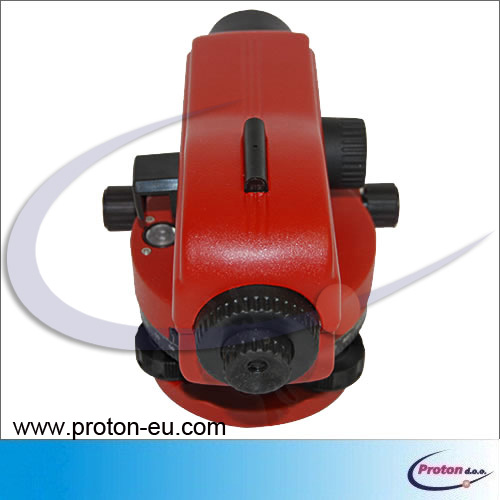

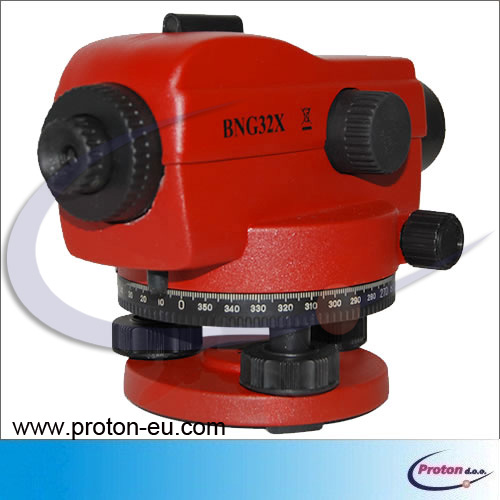

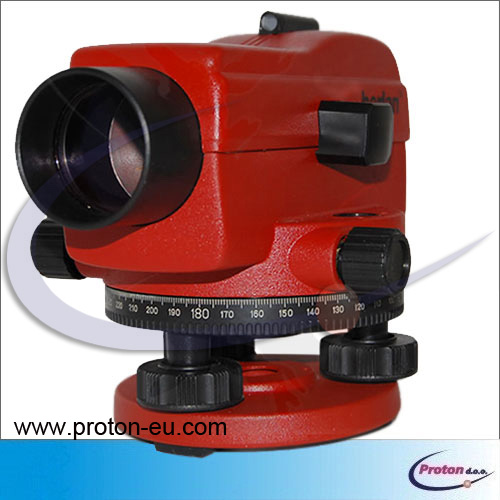

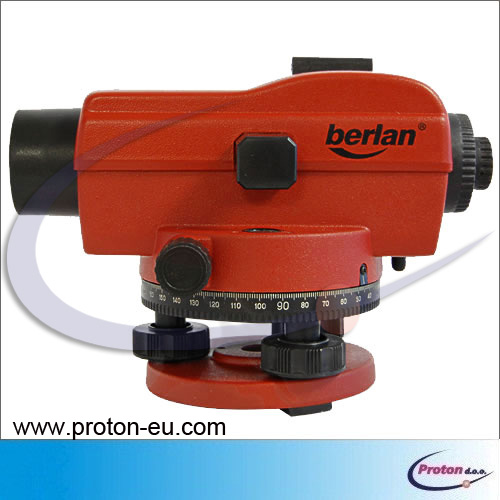

Optični nivelir 1 - Proton d.o.o.
Optični nivelir 1 - Proton d.o.o. Optični nivelir 2 - Proton d.o.o. Optični nivelir 3 - Proton d.o.o.
Optični nivelir 4 - Proton d.o.o. Optični nivelir 5 - Proton d.o.o. Optični nivelir 6 - Proton d.o.o.
Optični nivelir


prizemsko ogledalo za lažji pogled na točkovno vodno tehtnico


odklon pri meritvi na 1 km (dvojni nivelman) 1 mm



kovček za shranjevanje in lažje prenašanje



razdelba vodoravnega kroga merjenja 1° ali 1 ton



grezilo z vrvico za ugotavljanje navpične lege



najkrajša razdalja fokusiranja 0,5 m



navojni priklop za stojalo 5/8'' (M16)



točkovna vodna tehtnica



32X optična povečava



gumb za grobi pomik



gumb za fini pomik



zunanji diopter



kompenzator


220 € 180 €

Kupi Nakupovanje

Tehnične  podrobnosti artikla
Model Optični nivelir 32X
Optična povečava 32 X
Premer odprtine zaslonke
(svetli premer objektiva)
39 mm
Vidno polje 1° 20'
Najkrajša razdalja fokusiranja
(Najkrajša razdalja od osi instrumenta do late)
0,5 m
Faktor množenja za merjenje razdalje (multiplikacijska konstanta) 100
Delovno področje kompenzatorja
± 15'
Nastavitev natančnosti kompenzatorja ± 0,3 "
Občutljivost točkovne vodne tehtnice 8'/2mm
Razdelba vodoravnega kroga merjenja
(ločljivost horizontalne merilne skale)
1° ali 1 gon (gon  = g = grad = enota za merjenje kotov, stotina pravega kota)
Odklon pri meritvi (pogrešek) na 1km - dvojni nivelman 1 mm
Navojni priklop za stojalo (stativ) 5/8'' (M16)
Mere optičnega nivelirja 210 x 135 x 150 mm (dolžina x širina x višina)
Teža optičnega nivelirja 2 kg
Teža optičnega nivelirja z ostalimi pripomočki - Neto 2,4 kg
Mere paketa 210 x 135 x 150 mm (dolžina x širina x višina)
Teža optičnega nivelirja z ostalimi pripomočki v kovčku, v paketu - Bruto 3,2 kg
Kompenzator (kompenzator je naprava za izravnavanje ali odpravljanje razlik v gibanju, raztezanju) Da
Optični vizir (zunanji diopter) Da
Točkovna vodna tehtnica (dozna libela) za natančno izravnavanje optičnega nivelirja Da
Neposreden pogled na točkovno vodno tehtnico (dozno libelo) Da
Posreden pogled na točkovno vodno tehtnico preko prizemskega ogledala (poševno zrcalo) Da
4 centimetrski trinožni podstavek s tremi vznožnimi (podnožnimi) vijaki za natančno izravnavanje točkovne vodne tehtnice in s tem posledično natančno naravnavanje optičnega nivelirja Da
Gumb za grobi pomik (makrometrski vijak - nastavitev objektiva) Da
Gumb za fini pomik (mikrometrski vijak - nastavitev okularja) Da
Nastavitev pokrova okularja Da
Gumb za fino stopinjsko/gonsko (gon = grad) pomikanje po vodoravnem krogu (pomikanje po horizontalni merilni skali) Da
Križ v optiki, za lažje nastavitev cilja (lažje ciljanje) Da
Gumasti pokrov za zaščito objektiva (leče) pred umazanijami Da
Dobro viden robusten oranžen kovček iz močne plastike za shranjevanje, varovanje pred udarci in lažje prenašanje optičnega nivelirja, ter pripadajočega orodja Da
Posebna pena, v notranjosti kovčka, ki se prilega optičnemu nivelirju in preprečuje nezaželene tresljaje, ter absorbira udarce Da
Inbus ključ za nastavljanje vodne točkovne tehtnice (dozne libele) Da
Dve igli za nastavljanje okularja Da
Grezilo (utež) z vrvico za ugotavljanje navpične lege Da
Gumb za zaklep kompenzatorja med transportom v zaščitnem kovčku (kompenzator se s pritiskom na gumb ne izravnava, s tem so možnosti poškodb občutljive naprave manjše) Da
Garancija 12 mesecev
Cena brez DDV 147,54 €
Cena z DDV 180 €
Splošni opis optičnega nivelirja.

Gradbeni nivelir je idealen za delovodje ter inženirje na gradbiščih, arhitekte, vrtnarje, obrtnike, gradbena podjetja, oziroma na splošno za vsa gradbena dela, kjer je niveliranje potrebno, torej za konstruiranje, gradnjo, urejanje okolice in zaključna dela.

Optični nivelir ima vgrajen kompenzator z delovnim področjem ± 15' in natančnostjo ± 0,3". Kompenzator omogoča izravnavanje in odpravljanje razlik v gibanju (vibracijah) in raztezanju. Med transportom se kompenzator s pritiskom na gumb zaklene, kar pomeni, da se ne izravnava, s tem pa so možnosti za poškodbe manjše.

Optična povečava optičnega nivelirja je 32 kratna, njegov premer odprtine zaslonke (svetli premer objektiva) je 39 mm, vidno polje pa omogoča pogled na 1° 20'. Za lažje nastavitev cilja (lažje ciljanje) ima optika vgrajen križ, ter zunanji diopter (optični vizir za hitro ciljanje). Najkrajša razdalja fokusiranja od osi instrumenta do late je 0,5 m, faktor množenja za mejenje razdalje oz. multiplikacijska konstanta pa je 100. Odklon pri meritvi (pogrešek) optičnega nivelirja na 1km - dvojni nivelman je 1mm. Dvojni nivelman omogoča dvojno določanje višinskih razlik med točkami zemeljskega površja.

Optični nivelir ima vgrajeno točkovno vodno tehtnico (dozno libelo) z občutljivostjo 8'/2mm. Pogled na točkovno vodno tehtnico je mogoč neposredno, ali posredno preko prizemskega ogledala (poševnega zrcala) medtem ko z desnim očesom gledamo skozi okular z levim pa v poševno zrcalo (prizemsko ogledalo), katero v odsevu prikazuje točkovno vodno tehtnico. Natančno izravnavanje točkovne vodne tehtnice in s tem posledično naravnavanje optičnega nivelirja je mogoče preko trinožnega podstavka z enostavnim ročnim navijanjem in odvijanjem treh vznožnih (podnožnih) vijakov. Podstavek ima vgrajen tudi navojni priklop 5/8'' (M16) za stojalo (stativ).

Vodoravno obračanje optičnega nivelirja je mogoče z gumbom za fino stopinjsko/gonsko pomikanje po vodoravnem horizontalnem krogu (pomikanje po horizontalni merilni skali), ki ima označeno stopinjsko in gonsko merilno lestvico (gon  = g = grad = enota za merjenje kotov, stotina pravega kota). Nastavljanje objektiva je mogoče z gumbom za grobi pomik (makrometrski vijak), nastavljanje okularja pa z gumbom za fini pomik (mikrometrski vijak). Poleg nastavljanja okularja je z vrtljivim gumbom mogoče nastavljati tudi pokrov okularja.

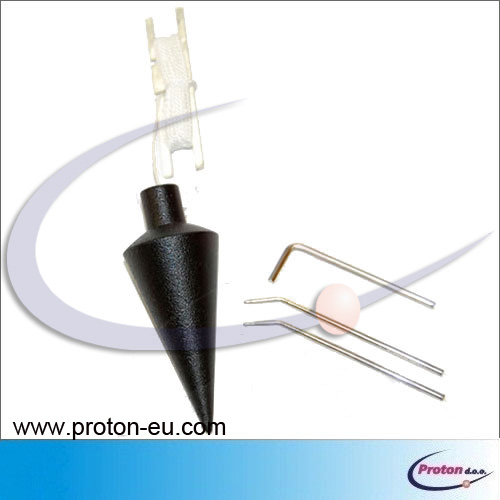

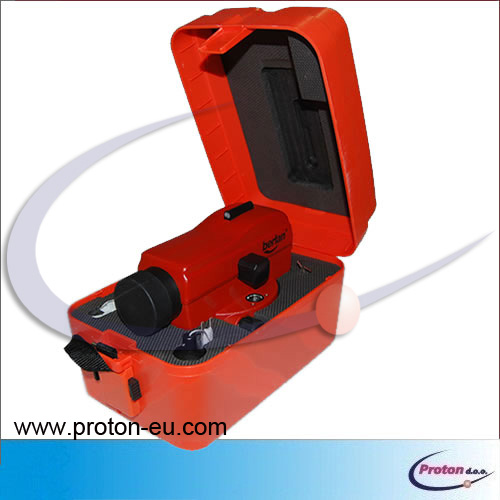

V kompletu poleg optičnega nivelirja dobite še dve igli za nastavljanje okularja, inbus ključ za nastavljanje vodne točkovne tehtnice (dozne libele), grezilo (utež) z vrvico za ugotavljanje navpične lege, gumasti pokrov za zaščito objektiva (leče) pred umazanijami in dobro viden robusten oranžen kovček iz močne plastike za shranjevanje, varovanje pred udarci in lažje prenašanje optičnega nivelirja, ter pripadajočega orodja. Notranjost kovčka vsebuje tudi posebno peno, ki se prilega optičnemu nivelirju in ostalemu pripadajočemu orodju, ter preprečuje nezaželene tresljaje in absorbira udarce.
